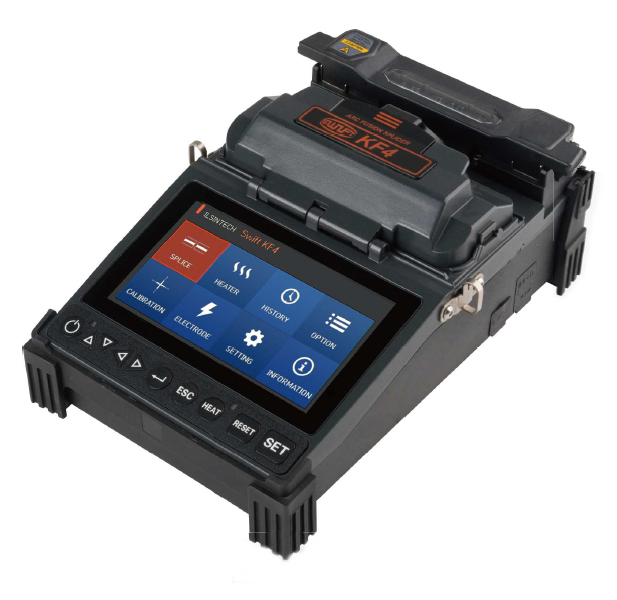

SWIFT KF4 cварочный аппарат оптических волокон
Следите за нашими новостями в Telegram →
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Радиомонтажное оборудование и инструмент Сварочные аппараты для оптоволокна SWIFT KF4 cварочный аппарат оптических волокон
Каталог продукции Радиомонтажное оборудование и инструмент Сварочные аппараты для оптоволокна SWIFT KF4 cварочный аппарат оптических волокон
Назначение cварочного аппарата оптических волокон SWIFT KF4:
SWIFT KF4 - многофункциональный сварочный аппарат. Он предназначен для монтажа разветвленных городских FTTx и PON сетей с небольшим количеством сварок в каждой точке, СКС и ЦОД, систем видеонаблюдения с использованием оптического волокна.
SWIFT KF4 компактен и удобен в эксплуатации, требует минимум времени для организации рабочего места возле кабельного ящика, на лестничной площадке, чердаке, в подвале и даже на столбе при помощи монтажного столика (опция).
Как и другие модели сварочных аппаратов ILSINTECH, SWIFT KF4 способен оконечить оптическое волокно специальными коннекторами типа SC, LC, FC, ST.
Особенности cварочного аппарата оптических волокон SWIFT KF4:
- высокая точность сведения волокон по активной V-канавке;
- обновление ПО с помощью ПО DataSync, посредством Internet или USB накопителя;
- портативное исполнение;
- снабжен системой пассивного охлаждения;
- автоматическая подстраиваемая к условиям окружающей среды и износу электродов в режиме реального времени калибровка электродов;
- поддержка технологии подваривания коннекторов Splice-On.
Технические характеристики сварочного аппарата оптических волокон SWIFT KF4A:
| Параметр | Значение |
| Сварка | |
| Способ выравнивания волокон | IPAAS (активная V-канавка) |
| Калибровка дуги | автоматическая подстраиваемая к условиям окружающей среды и износу электродов калибровка дуги в режиме реального времени |
| Типы волокон | SM(G.652), MM(G.651), DS(G.653), NZDS(G.655), SM(G.657 A2/B2), SM(G.657 B3) |
| Количество одновременно свариваемых волокон | одно |
| Диаметр свариваемых волокон | 125 мкм |
| Диаметр буфферного покрытия свариваемых волокон | 150 мкм – 3 мм |
| Количество программ сварки | 300 штук |
| Определение потерь на сварке | доступно |
| Средние потери на сварном соединении | SM: 0,03дБ, MM: 0,01дБ, DS:0,05дБ, NZDS: 0,05дБ |
| Контроль процесса сваривания | визуальный и аппаратный |
| Подробная статистика произведенных сварок с сохранением информации на ПК | есть |
| Настройка параметров сварки для конкретного типа волокна | есть |
| Обновление ПО через компьютер | есть |
| Наличие встроенной диагностики с детализацией результатов | только в самом аппарате |
| Коэффициент отражения от сварного соединения | > -60 дБ |
| Типичное время сварки SM волокна | 7 сек |
| Длина зачищенного волокна после скола | 5 – 16 мм |
| Сохранение результатов сварки | результаты сварок: до 5000 изображений: до 5000 |
| Механический тест на прочность | 1.96N – 2,25N (196 – 225г) |
| Цикл жизни электродов | 38 000 сварок |
| Термоусадка | |
| Количество программ термоусадки | 100 штук |
| Типичное время термоусадки | 13 сек (для КДЗС 60 мм) |
| Применяемые типы КДЗС | 60 мм, 40 мм, 32 мм, 28 мм |
| Отображение результатов | |
| Камеры | 2 AXIS две CMOS камеры, цветной LCD дисплей 4,3” |
| Увеличение места сварки | X/Y 130X; MAX: 260X |
| Питание | |
| Аккумулятор | Li-ion аккумуляторная батарея, 14,8В, 3400мАч |
| Адаптер для зарядки батареи от сети переменного тока | 100 ~ 240V AC |
| Количество циклов сварка/термоусадка от одного заряда батарей | 200 циклов |
| Дополнительные функции | |
| Прецизионный скалыватель | в комплекте (IL-CI-01) |
| Помпа для спирта | в комплекте |
| Общие параметры | |
| Внешние интерфейсы | USB (мини USB) |
| Защита от пыли | IP5X |
| Защита от влаги | IPX2 |
| Защита от ветра | до 15 м/сек |
| Защита от падения | с высоты до 76 см на нижнюю грань сварочного аппарата |
| Рабочая высота над уровнем моря | 0 ~ 5000 м |
| Рабочая температура | от -10 до 50°C, при влажности до 95% |
| Тип охлаждения сварочного аппарата | пассивное |
| Влажность | 0~95% без конденсации |
| Температура хранения | от -40 до 80°С |
| Габариты | 124 х 189 х 75 мм (без защитных накладок) |
| Вес (с батареями) | 1,1 кг |
Комплект поставки SWIFT KF4
| № | Наименование | Количество |
| 1 | Сварочный аппарат оптических волокон SWIFT KF4 | 1 |
| 2 | Аккумуляторная батарея KF-3400 | 1 |
| 3 | Зарядное устройство 100-240В | 1 |
| 4 | Универсальные держатели волокна (установлены в сварочном аппарате), пара | 1 |
| 5 | Кейс для транспортировки HC-11 (Жесткий кейс) | 1 |
| 6 | Лоток для приема горячих КДЗС CT-01 (40 мм) | 1 |
| 7 | Ключ внутренний шестигранник (закреплен на нижней грани скалывателя) | 1 |
| 8 | Прецизионный скалыватель CI-01 | 1 |
| 9 | CD диск с инструкцией по эксплуатации и ПО | 1 |
| 10 | USB кабель | 1 |
| 11 | Ручной стриппер CF-02 | 1 |
| 12 | Помпа для спирта PP | 1 |
Дополнительная комплектация SWIFT KF4
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Аккумуляторная батарея KF-3400 |
| 2 | Прецизионный скалыватель с автоматическим вращением лезвия после каждого скола CS-01BT |
| 3 | Сменное лезвие для скалывателя BI-05 |
| 4 | Сменные электроды для сварочного аппарата EI-24 |
| 5 | Мягкая сумка для транспортировки ILST-SS03(L) (Soft Case) |
| 6 | Зажим для печки SC-01 |
| 7 | Рабочий стол (система ремней) WK |
| 8 | Адаптер для питания от прикуривателя IL-K7-DC Charger |
| 9 | HS-250 Держатель волокна в буфере 250 мкм для сварочных аппаратов Ilsintech серии S |
| 10 | HS-900 Держатель волокна в плотном буфере 900 мкм для сварочных аппаратов Ilsintech серии S |
| 11 | LS-900 Держатель волокна в плавающем буфере 900 мкм для сварочных аппаратов Ilsintech серии S |
| 12 | HS-2.5 Держатель кабеля диаметром 2-3мм для сварочных аппаратов серий S и K |
| 13 | HS-IN Держатель дроп-кабеля (INDOR) для сварочных аппаратов Ilsintech серии S |
| 14 | HF4-SC/FC Держатель коннектора SC/FC для сварочных аппаратов Ilsintech серии HF4 |
| 15 | HF4-ST Держатель коннектора ST для сварочных аппаратов Ilsintech серии HF4 |
| 16 | HF4-LC Держатель коннектора LC для сварочных аппаратов Ilsintech серии HF4 |
| 17 | Подвариваемые Splice-On коннекторы |
| 18 | КДЗС kdzs-45 |
| 19 | Ручной стриппер PT-1162 |
| 20 | Коробка для ЗИП IL-Multibox |
| 21 | Кисть для чистки сварочного аппарата (большая) IL-BigBrush |
| 22 | Кисть для чистки сварочного аппарата (малая) IL-SmallBrush |
| 23 | Пинцет Ilsintech для работы с оптическим волокном IL-Tweezer |
| 24 | Набор для чистки SK-SPL-KIT |
