Назначение аппарата для сварки оптических волокон с выравниванием по сердцевине SWIFT K33A:

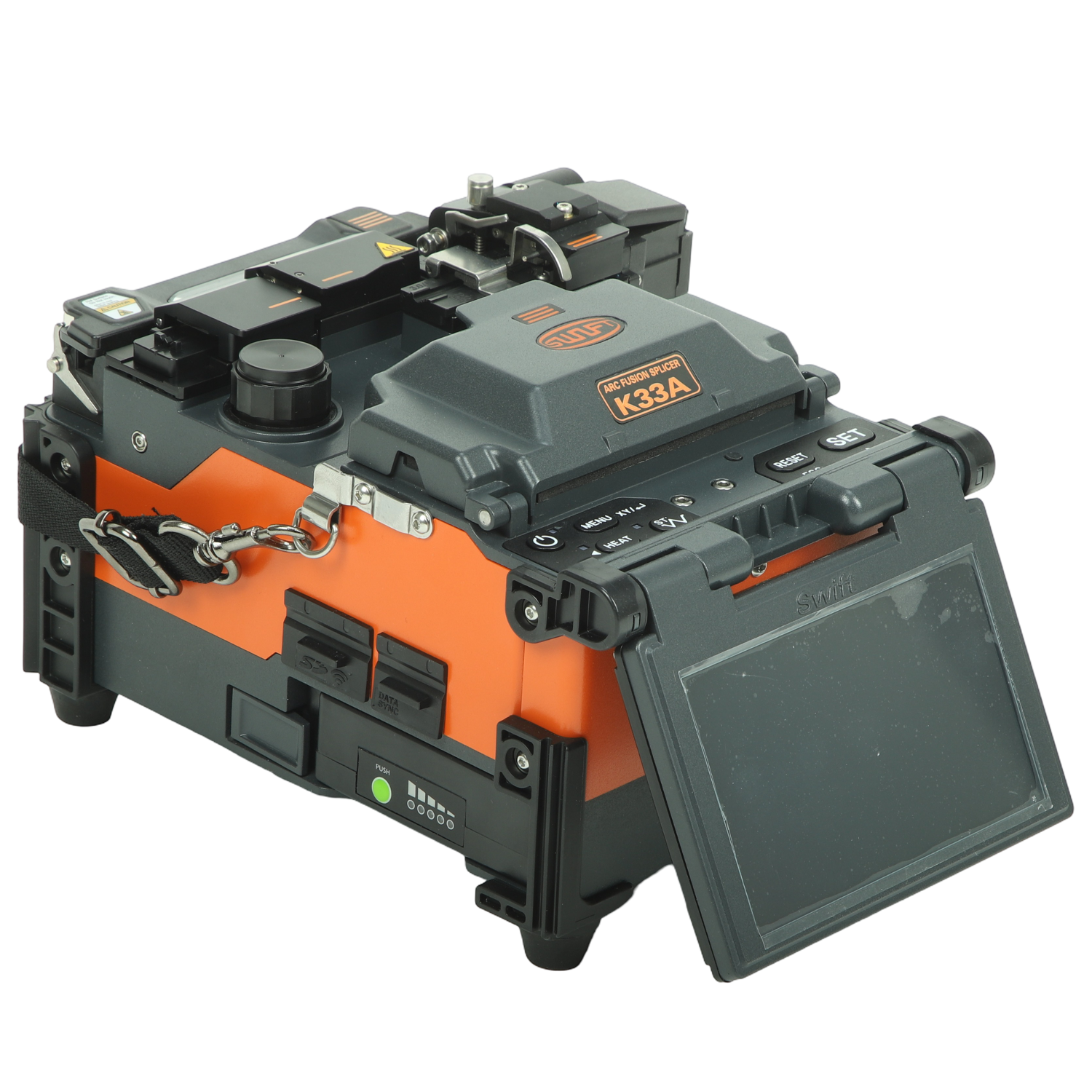

SWIFT K33A – аппарат для сварки оптических волокон. Он обладает высокими техническими характеристиками и рекомендован для использования на оптической магистрали и сети доступа.
SWIFT K33A выполнен в компактном корпусе. включающем в одном конструктиве сварочный аппарат, скалыватель, термостриппер, помпу для спирта и печь для термоусадки гильз. Такое исполнение позволяет быстро организовать рабочее место монтажника в неподготовленных для работы местах (лестничные площадки, чердаки, подвалы и т.д).
Мощная аккумуляторная батарея 6000 мАч (230 циклов сварка/термоусадка), пыле-, влагоустойчивое исполнение и сенсорный экран также являются неоспоримыми преимуществами сварочного аппарата, которые позволяют достичь максимальной производительности в различных условиях работы.
Как и другие сварочные аппараты семейства Ilsintech, SWIFT K33A способен оконечивать кабель путем приваривания к нему специальных высококачественных коннекторов с заводской полировкой.
Особенности аппарата для сварки оптических волокон с выравниванием по сердцевине SWIFT K33A:
- 5 функций в одном устройстве: удаление буфферного слоя, чистка, скалывание волокна, сварка волокна, термоусадка КДЗС;
- отсутствие царапин на волокне при термической зачистке (увеличение прочности волокна на 3 кг больше);
- повышенный ресурс электродов: 18 000 сварных соединений;
- скалыватель с автоматическим поворотом лезвия;
- повышенный ресурс лезвия скалывателя: 75 000 сколов (с автоматическим поворотом после каждого скола);
- поддержка обслуживания через Internet;
- обмен данными с ПК: USB, WiFi;
- высокая точность сведения волокон по сердцевине (IPAAS);
- большая емкость литий-полимерной аккумуляторной батареи 6000 мАч;
- автораспознавание типа волокна;
- автоматическая и ручная калибровка дуги разряда;
- цветной сенсорный дисплей 5,0”, двунаправленная операционная система;
- возможность установки splice-on коннекторов (держатели коннекторов заказываются отдельно);
- интуитивно понятное меню;
- защита от влаги, пыли и ударов.
Технические характеристики аппарата для сварки оптических волокон с выравниванием по сердцевине SWIFT K33A:
| Параметр | Значение |
| Сварка оптических волокон | |
| Способ выравнивания волокон | по сердцевине (IPAAS) |
| Тип свариваемых волокон | SM(G.652), MM(G.651), DS(G.653), NZDS(G.655), SM(G.657 A2/B2), SM(G.657 B3) |
| Автоматическое распознавание волокон | SM(G.652), MM(G.651), DS(G.653), NZDS(G.655), SM(G.657 A2/B2), SM(G.657 B3) |
| Количество одновременно свариваемых волокон | 1 пара |
| Калибровка дуги | в режиме реального времени автоматическая компенсация износа электрода; автоматическая подстройка от результатов предыдущего сращивания; автоматическая подстройка по предварительной дуге; подстройка по датчикам окружающей среды |
| Диаметр оболочки свариваемых волокон | 80 ~ 150 мкм; диаметр оболочки 100 мкм |
| Диаметр буфферного покрытия свариваемых волокон | 100 мкм ~ 1000 мкм |
| Длина скола | 250 мкм: 5 - 16 мм; 900 мкм: 8 - 16 мм |
| Количество программ сварки | 100 |
| Потери на сварном соединении | SM: 0.02дБ, MM: 0.01дБ, DS: 0.04дБ, NZDS: 0.04дБ |
| Отражение от сварного соединения | > 60 дБ |
| Типичное время сварки | 9 сек |
| Определение ориентировочных потерь на соединении | доступно, по изображению с двух камер (по сердцевине, угловое смещение, деформирование волокна) |
| Контроль процесса сваривания | визуальный, и аппаратный, при тесте на разрыв – только визуальный |
| Фильтрация результатов сварок по факту наличия ошибок | при выгрузке результатов из аппарата на ПК |
| Функция внесения потерь на сварном соединении | есть (диапазон 0 – 10 дБ, шаг 0,01 дБ) |
| Пямять результатов сварок | 20 000 результатов (во внутренней памяти) |
| Ресурс электродов | более 18 000 сварных соединений |
| Ресурс лезвия скалывателя (скалыватель CF-07FT) | более 75 000 сколов |
| Тест на разрыв | от 2N (4N - опция) |
| Термоусадка | |
| Количество программ термоусадки | 50 |
| Типичное время термоусадки | 9 сек (kdzs-45); 13 сек (kdzs-60) |
| Допустимый размер используемой КДЗС | 40 мм, 60 мм (волокно), или 28 мм, 32 мм (Коннектор) |
| Длина зачищенного волокна после скола | для волокна в оболочке 250 мкм: 5-16 мм; для волокна в оболочке 900 мкм: 8-16 мм |
| Отображение результатов | |
| Монитор | сенсорный цветной, 5,0” |
| Камеры | 2 камеры типа CMOS |
| Увеличение места сварки | просмотр оси X/Y : 200X, MAX : 400X |
| Защита монитора | прозрачная пластиковая пластина с антибликовым покрытием |
| Автоматический поворот экрана | ориентация экрана регулируется автоматически в соответствии с положением монитора; изображение волокна автоматически переворачивается в соответствии с положением монитора |
| Питание | |
| Питание от сети | Адаптер 100~240V AC |
| Аккумуляторная батарея | Литий-Полимерная DC 14.8В, 4700 мАч |
| Дополнительное питание | автомобильный прикуриватель (12 В) – опция |
| Количество циклов сварка/термоусадка от заряда батареи | 230 циклов сварка + термоусадка |
| Общие параметры | |
| Порты | USB, разьем для питания |
| Обмен данными | USB, WiFi |
| Защита | защита от ветра; защита от падения; защита от пыли; защита от влаги; |
| Условия эксплуатации | высота от 0 до 5000 м над уровнем моря; температура от -10 до +50°C; влажность от 0 до 95% без конденсации, скорость ветра от 0 до 15 м/с |
| Условия хранения | температура от -40 до +80°C; влажность от 0 до 95% без конденсации; температура длительного хранения с батареей от -20 до +30°C |
| Габариты сварочного аппарата (ШхДхВ) | 136х215х137 мм (не включая защитные резиновые накладки) |
| Вес сварочного аппарата | 2,45 кг (включая батарею) |
Комплект поставки SWIFT K33A
| № | Наименование | Количество |
| 1 | Аппарат для сварки оптических волокон с выравниванием по сердцевине SWIFT K33A | 1 |
| 2 | Аккумуляторная батарея K3347 (4700мАч) | 1 |
| 3 | Адаптер питания от переменного тока/Зарядное устройство с кабелем питания 100-240 В | 1 |
| 4 | Инструкция по эксплуатации | 1 |
| 5 | Жесткий кейс для транспортировки Hard Case | 1 |
| 6 | Лоток для охлаждения КДЗС | 1 |
| 7 | Коробка для ЗИП | 1 |
| 8 | Скалыватель (закреплен на корпусе сварочного аппарата) CF-07FT | 1 |
| 9 | Термостриппер (закреплен на корпусе сварочного аппарата) | 1 |
| 10 | Дозатор для спирта (закреплен на корпусе сварочного аппарата) | 1 |
| 11 | Держатель волокна (установлены в сварочном аппарате), пара | 1 |
Дополнительная комплектация SWIFT K33A
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Аккумуляторная батарея SWIFT K3347 для сварочных аппаратов K33 и K33A (4700 мАч) |
| 2 | Сменное лезвие для скалывателя BI-07 |
| 3 | Сменные электроды для сварочного аппарата EI-23 |
| 4 | Рабочий пояс WK |
| 5 | Зажим для печки S-160 (60мм), S-140 (40мм) |
| 6 | Адаптер для питания от прикуривателя IL-K7-DC Charger |
| 7 | Адаптер “Розетки для прикуривателя – крокодилы” ASP-1-01 |
| 8 | HS-250 - держатель волокна 250 мкм для сварочных аппаратов серий S, K, KF4 |
| 9 | HS-900 - держатель волокна в плотном буфере 900 мкм для сварочных аппаратов серий S, K, KF4 |
| 10 | LS-900 - держатели волокна для плавающего буфера для Ilsintech серий S, K, KF4 |
| 11 | HS-2.5 - держатель кабеля диаметром 2-3 мм для сварочных аппаратов серий S, K, KF4 |
| 12 | HS-IN - держатель дроп-кабеля для сварочных аппаратов серий S, K, KF4 |
| 13 | HS-SC/FC - держатель коннекторов SC и FC для сварочных аппаратов серий S, K, KF4 |
| 14 | HS-LC - держатель коннектора LC для сварочных аппаратов серий S, K, KF4 |
| 15 | HS-ST - держатель коннектора ST для сварочных аппаратов серий S, K, KF4 |
| 16 | Подвариваемые Splice-on коннекторы SC, LC, FC, ST |
| 17 | КДЗС kdzs-45/kdzs-60 |
| 18 | Ручной стриппер PT-1162 |
| 19 | Коробка для ЗИП IL-Multibox |
| 20 | Дозатор для спирта FIS-F1007PL |
| 21 | Кисть для чистки сварочного аппарата (большая) IL-BigBru |
| 22 | Кисть для чистки сварочного аппарата (малая) IL-SmallBrush |
| 23 | Пинцет Ilsintech для работы с оптическим волокном IL-Tweezer |
| 24 | Набор для чистки GT-CFK1003 |
