Цифровые запоминающие осциллографы — приставки к компьютеру АСК-31xx предназначены для широкого диапазона осциллографических измерений, встречающихся в электронике, разработке и научно-исследовательских лабораториях и используется совместно с персональным компьютером, снабженным параллельным портом LPT, USB - портом или LAN.

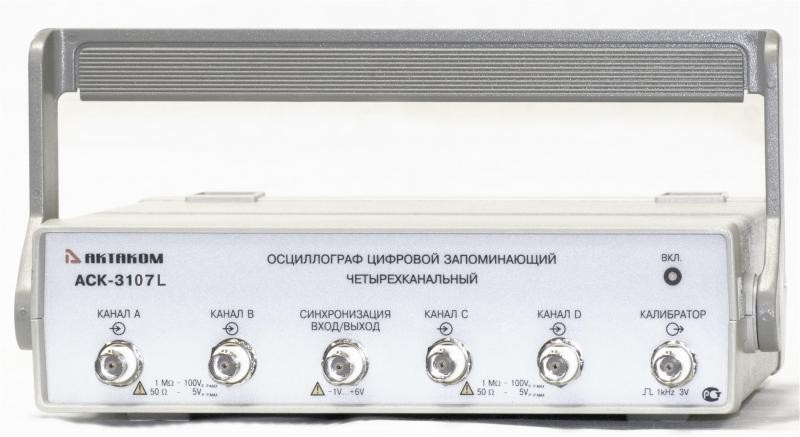

Вируальные осциллографы АСК-31xx позволяют пользователю наблюдать форму сигнала, используя два (АСК-3106, АСК-3106L, АСК-3116) или четыре (АСК-3107,АСК-3107L, АСК-3117) независимых канала с разрешением 8 бит и чувствительностью от 2 мВ/дел до 10 В/дел в полосе частот от 0 до 100 МГц с аппаратным буфером на 131071 выборок для каждого канала. Входное сопротивление выбирается программно — 1 МОм или 50 Ом.
Прибор имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «авто» с регулируемым уровнем запуска. Дополнительно запуск может осуществлять по входу внешней синхронизации (порог срабатывания TTL–уровня).
Горизонтальная развертка варьируется в широких пределах и соответствует 3-м основным режимам осциллографа:
Программным обеспечением поддерживаются щупы 1:1, 1:10 и 1:100. Режим открытого и закрытого входа (DC или AC) может быть выбран независимо для каждого канала. В режиме AC подавляются частоты ниже 1 Гц. Любой из входов может быть заземлен без отсоединения щупов от измеряемой системы. Измерение может синхронизироваться по каналу A, B или по сигналу на внешнем входе синхронизации. Порог синхронизации может быть установлен независимо для каждого канала в диапазоне целого экрана осциллографа. Порог внешнего входа синхронизации — ТТЛ совместимый (1,2 В). Прибор имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «автоматический».
Для связи с компьютером в приборах АСК-3106, АСК-3107, АСК-3116, АСК-3117 используется USB 1.1 порт. В АСК-3106L и АСК-3107L используется, как USB, так и LAN интерфейсы.
АСК-3116, АСК3117 имеют гальваническую развязку по USB, а также имеют выносной блок питания на 6,5 В, который существенно расширяет возможности применения этих приборов в полевых условиях, придавая необходимую гибкость и мобильность в решении конкретных задач.
Программное обеспечение (ПО) дает возможность полного управления прибором, а также предоставляет ряд сервисных возможностей (экспорт/импорт данных, математическая обработка сигналов, расширенные измерения, цифровая фильтрация, аварийная сигнализация в режиме самописца и т. д.)
Каждый канал ACK-31хx имеет собственный АЦП. Это означает, что ACK-31хx является «истинным двух/четырехканальным осциллографом», где отсутствуют побочные эффекты, свойственные приборам с мультиплексированием каналов.
Параметр | Значения |
Вертикальная развертка | |
Число делений экрана | 8 |
Число пикселей на деление | 32 |
Диапазон отклонения | 2 мВ/дел...10 В/дел с шагом 1-2-5 |
Погрешность | +/- 2,5% |
Частотный диапазон по уровню –3 дБ | DC: 0 Гц...100 МГц; AC: 1,2 Гц...100 МГц |
Время нарастания переходной характеристики | Макс. 6,5 нс |
Разделение каналов | Мин. –40 дБ во всем частотном диапазоне |
Входной импеданс | 1 МОм +5% –3% или 50 Ом ±2 % |
Подстройка погрешности входного сопротивления | Цифровая для абс. погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа |
Входная емкость | 20 пФ ±1 пФ |
Максимальное входное напряжение | ±100 В в любом диапазоне |
Синхронизация | |
Источник синхронизации | Канал А, канал В, внешний вход синхронизации |
Установка порога | Канал А и канал В во всем отображаемом диапазоне. Внешн. фиксир. +1,2 В |
Выбор фронта синхронизирующего сигнала | Передний или задний фронт |
Минимальный период повторения синхронизирующего импульса | 20 нс |
Минимальная длительность синхронизирующего импульса | 10 нс |
Диапазон напряжений на входе внешней синхронизации | –1...+6 В |
Подключение и подстройка синхронизации | Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц |
Горизонтальная развертка | |
Доступные режимы |
|
Развертка после события синхронизации | |
Развертка до события синхронизации (режим предзаписи) | |
Непрерывный сбор данных (режим самописца) | |
Размер данных |
|
Обычный режим — 130000 точек. Отношение доли данных до и после события — любое | |
Режим самописца — ограничивается доступным дисковым пространством (встроенный просмотр — файлы размером не более 2 Гб) | |
Время развертки |
Обычный режим — 10 нс/выборку...1 мс/выборку |
Режим самописца — 10 мкс/выборку...1 час/выборку | |
Погрешность развертки | Не более 2% |
Встроенный генератор | |
Выходной разъем | BNC, совмещен с входом внешней синхронизации |
Выходной импеданс | около 150 Ом |
Выходной сигнал | Прямоугольный, со скважностью 2 |
Частота выходного сигнала | 1 кГц |
Выходное напряжение | около 3,5 В от пика до пика |
Встроенный генератор | |
Сетевой адаптер (для АСК-3105) | +6,0 В...10 В макс. 8 ВА |
Сетевой адаптер (для АСК-3116, АСК-3117) | +6,5 В |
Встроенный блок питания (АСК-3106, АСК-3107) | 220 В |
Гальваническая развязка в АСК-3116/АСК-3117 | |
Максимально допустимая амплитуда импульсов между входом и выходом гальваноразвязки по USB-интерфейсу не более 1000 В при скорости нарастания не более 5000 В/мкс и частоте следования не более 100 Гц |
№ | Наименование | Количество |
1. | Прибор | 1 |
2. | Кабель для соединения устройства с USB–портом | 1 |
3. | Сетевой адаптер 6,5 V | 1 |
4. | Руководство по эксплуатации (компакт-диск) | 1 |
5. | Программное обеспечение AKTAKOM Oscilloscope Pro Multichannel (компакт-диск) | 1 |
