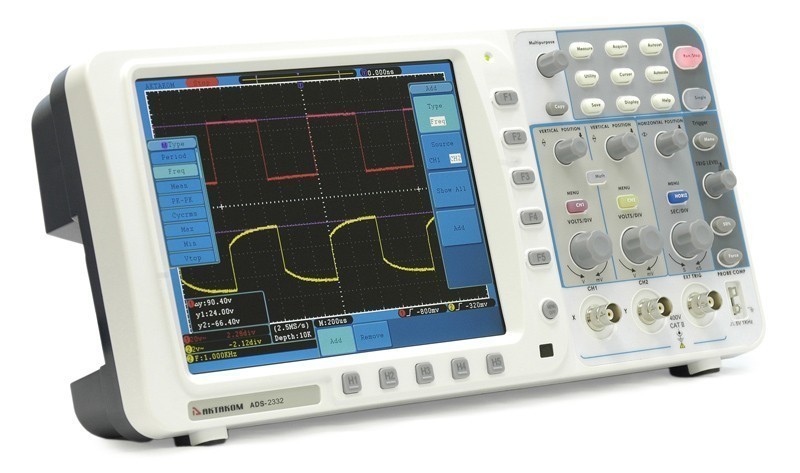

ADS-2332 — осциллограф

Артикул: 411094
Модель: ADS-2332
Гарантия: 14 месяцев
Калибровка: 6313 руб.
Бренд: АКТАКОМ

Цена по запросу

Запросить цену

Добавить к сравнению

Мы предложим лучшую цену!

Новинка - серия точных мультиметров ПрофКиП МПП

Спасаем трансформатор ТМН-6300/35-У1 - успешный кейс МИКО-9А

Тестер аккумуляторных батарей ВТ-120

Описание
Характеристики
Дополнительная комплектация (1)

Назаначение осциллографа ADS-2332:

Источники питания APS-1503 предназначены для питания радиотехнических устройств стабилизированным напряжением или током при проведении работ в процессах наладки, ремонта и лабораторных исследований. Применяются в ремонтных и научно-исследовательских лабораториях.

4-х проводная схема
Кнопочное управление током
Выбор цвета подсветки

Технические характеристики осциллографа ADS-2332:

Параметр	Значение
Полоса пропускания	300 MГц
Количество каналов	2 + внешний запуск
Регистрация	Режим	Обычный, пиковый детектор, усреднение
Регистрация	Макс. дискретизация (реальное время)	3,2 Гвыб/сек (1,6 Гвыб/сек - 2 канала)
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 MΩ±2% в параллель 10 пФ ±5 пФ
	Учет ослабления пробников	1X, 10X, 100X, 1000X
	Максимальное входное напряжение	400 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания	20 МГц, полный диапазон
	Изолированность каналов	50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)	150 пс
Параметры горизонтальной системы	Диапазон частоты выборки	0.5 Выб/сек ~ 3,2 Гвыб/сек (один канал), 0.5 Выб/сек ~ 1,6 Гвыб/сек (два канала)
	Интерполяция	(sin x)/x
	Глубина записи	10 M точек на каждый канал
	Коэффициент развертки	1 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Коэффициент развертки	1 нс/дел ~ 100 с/дел, с шагом 1~2~5	Погрешность времени выборки и времени задержки	±100 ppm
	Погрешность измерения интервалов	однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
	Параметры вертикальной системы	АЦП	8 бит
Вертикальное отклонение		2 мВ/дел ~ 10 В/дел
Диапазон смещения		±1 В (2 мВ ~ 50 мВ), ±10 В (100 мВ ~ 1 В), ±100 В (2 В ~ 10 В )
Полоса пропускания для аналогового периодического сигнала		300 МГц
Полоса пропускания для однократного сигнала		Полный диапазон
Низкочастотный предел		≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания		≤1.17 нс (типичное)
Погрешность коэф.усиления		±3%
Погрешность коэф.усиления (усреднения)		Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения	Курсорные	ΔV и ΔT между курсорами
	Автоматические	Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
	Математические операции	+, -, *, / ,FFT
	Сохранение во внутреннюю память	15 осциллограмм
	Фигуры Лиссажу	Диапазон	Полный
	Фигуры Лиссажу	Сдвиг фаз	±3 градуса
	Частота ( типичное)	1 кГц прямоугольного сигнала

Система запуска

Параметр	Значение
Диапазон уровня запуска	Внутренний	±6 делений от центра экрана
	EXT	±600 мВ
	EXT/5	±3 В
Погрешность уровня запуска (типичная)	Внутренний	±0.3 деления
	EXT	±(40 мВ + 6% от утановл. значения)
	EXT/5	±(200mV +6% от утановл. значения)
Блокировка уровня запуска	100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное)	Входной сигнал ≥50 Гц
Запуск по фронту	наклон	нарастающий, спадающий
Запуск по фронту	чувствительность	0.3 деления
Запуск по длительности импульса	условие запруска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок	24 нс ~ 10 с
Запуск по видеосигналу	система	NTSC, PAL и SECAM
Запуск по видеосигналу	диапазон строк	1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастания	условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по скорости нарастания	диапазон установок	24 нс ~ 10 с
Поочередный запуск	Режим запуск для канала CH1	Edge, Pulse, Video, Slope
Поочередный запуск	Режим запуск для канала CH2	Edge, Pulse, Video, Slope

Дисплей

Тип дисплея	диагональ 8” , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов	65536 цветов

Выход для компенсации пробника

Выходное напряжение (типичное)	амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)	Меандр 1 кГц

Интерфейс

Для связи с ПК	USB2.0, LAN
Сохранение	USB
Выход	VGA
Модуль Годен/Негоден	Встроенный

Питание

Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность
предохранитель	1 A, T тип, 250 В
Батарея питания (опция)	4000 мАч / 3.7 В

Массо-габаритные параметры

Габаритные размеры	340 мм × 155 мм × 70 мм (ДВГ)
Вес	Около 1.82 кг

Комплект поставки ADS-2332

№	Наименование	Количество
1.	Осциллограф ADS-2332	1
2.	Осциллографические щупы	2
3.	Кабель питания	1
4.	Кабель USB	1
5.	Носитель с программным обеспечением и руководством пользователя	1
6.	Краткое руководство пользователя	1

	Артикул:	Фото:	Наименование:	Цена:
1.	101879		SDS батарея — для осциллографа	По запросу
