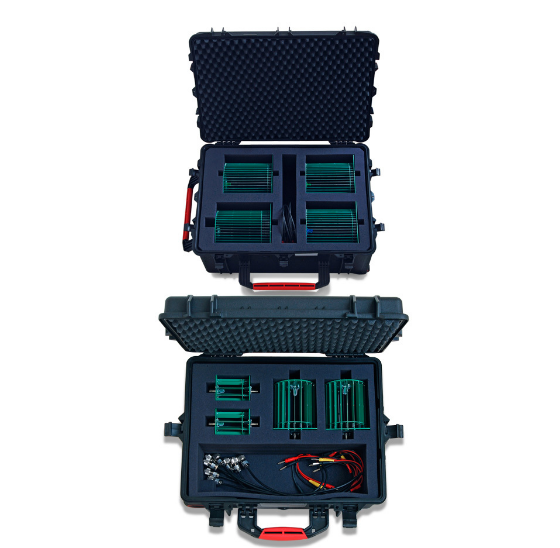

ШЭ комплект шунт токовый эталонный безреактивный

Назначение шунта токового эталонного безреактивного ШЭ:

Комплектация Национальных метрологических институтов.

Применение шунта токового эталонного безреактивного ШЭ:

Шунты Fluke 40B являются одними из наиболее точных и широко применяемых в национальных метрологических институтах мира преобразователей в диапазоне частот от постоянного тока до 100 кГц. Набор шунтов Fluke A40B позволяет измерять силу тока от 1 мА до 100 А, при этом в режиме номинальной нагрузки на выходном разъёме поддерживается напряжение 0,8 В. В основе их конструкции лежит принцип «беличья клетка», который впервые был изобретен и реализован в лаборатории эталонов мощности ВНИИМ им. Д.И. Менделеева, а в последствии стал общепринятым мировым стандартом.

Комплект шунтов переменного тока эталонных безреактивных серии ШЭ имеет аналогичную конструкцию и характеристики, но производится полностью в России. Шунты серии ШЭ много лет применяются в государственных эталонах РФ и других стран. Каждый шунт проходит калибровку в лабораториях ВНИИМ.

В области массовых поверочных работ шунты ШЭ являются современной заменой мер электрического сопротивления переменного тока Н4-12МС (37704-08), МС-01, МС-1, МС-10, М-100 (28130-04), мер сопротивления MC 3080M (61295-15), термопреобразователей переменного тока ПТТЭ, КПП-1, что позволяет применять их при поверках следующих высокоточных средств измерений:

• Мультиметры Fluke 8508A регистрационный №25984-14;
• Калибраторы Fluke 5500A регистрационный №20211-00;
• Калибраторы Fluke 5500A регистрационный №20211-06;
• Калибраторы Fluke 5502A (Fluke 5502Е) регистрационный №55804-13;
• Калибраторы Fluke 5520А регистрационный №23346-02;
• Калибраторы Fluke 5520А регистрационный №29282-05;
• Калибраторы Fluke 5522A, 5520А регистрационный №51160-12;
• Калибраторы 3010, 3041, 3050; Transmille Ltd., регистрационный №34284-07;
• Калибраторы-вольтметры 5051 Plus; Time Elektronics, 25200-03;
• Калибраторы Fluke 5700А, Fluke 5720А с усилителем, Fluke 5725A регистрационный №52495-13;
• Калибраторы Fluke 5080А 52496-13;
• Калибраторы универсальные Н4-7, Н4-7/1 регистрационный №22125-01.

Импортозамещение

Аналог: шунты переменного тока Fluke A40B № 51518-12 до 15.09.2022.

Преимущества шунта токового эталонного безреактивного ШЭ:

• Конструкция шунтов обеспечивает минимальное значение:
  • паразитной индуктивности и емкости;
  • взаимной индуктивности между цепями тока и напряжения;
  • токов утечки и потерь;
  • изменения сопротивления вследствие нагрева при протекании рабочего тока за счет естественного охлаждения и применения резисторов с низким температурным коэффициентом электрического сопротивления (ТКС);
  • влияния разброса частотных характеристик применяемых резисторов.
• Время непрерывной работы шунта при силе тока не превышающей номинальный в 1,2 раза не ограничен.
• Средний срок службы шунта — не менее 10 лет.

Сравнительные характеристики модификаций шунта токового эталонного безреактивного ШЭ:

Метрологические характеристики модификаций шунта токового эталонного безреактивного ШЭ:

Технические характеристики шунта токового эталонного безреактивного ШЭ:

Комплект поставки ШЭ комплект
