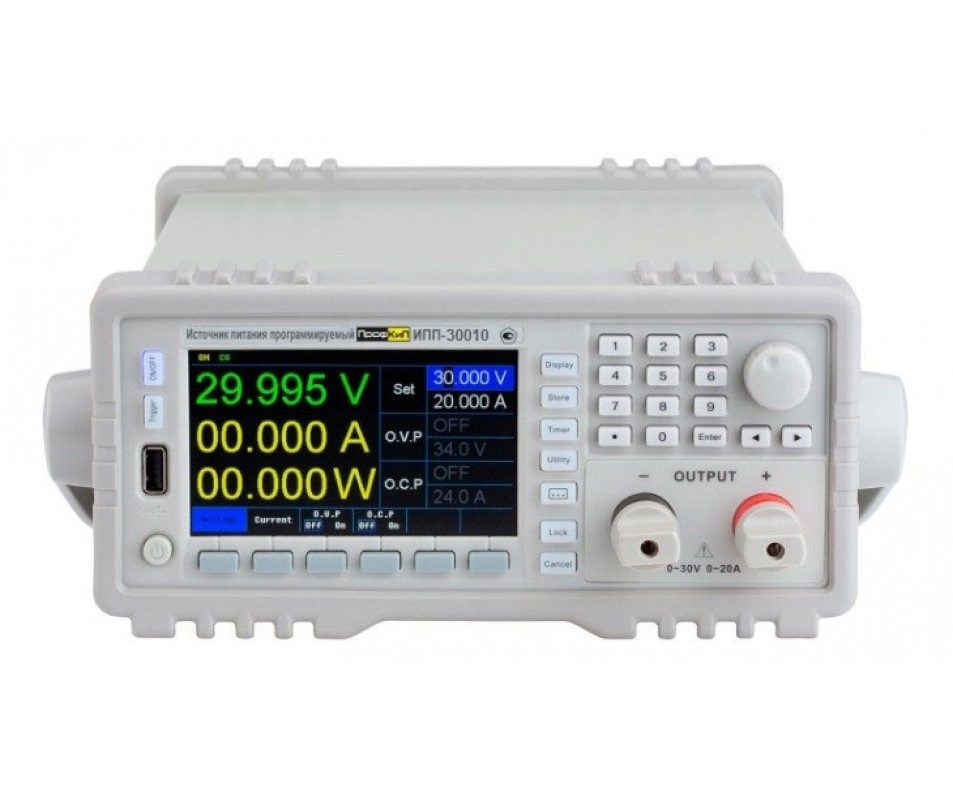

Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Лабораторные источники питания ПрофКиП Б5-30010 — источник питания
Источник питания программируемый ПрофКиП Б5-30010 создан для питания стабилизированным напряжением и током узлов и схем радио-электронной аппаратуры, при проведении работ в процессах наладки, ремонта и лабораторных исследований.
Источник питания отличает высокая точность установки и измерения выходных параметров (напряжения и тока в нагрузке), а так же возможность дистанционного управления параметрами в составе измерительных систем. Источник питания оснащены интерфейсом RS-232 и адаптивной системой охлаждения с низким уровнем шума.
Принцип действия источника питания основан на преобразовании напряжения сети в повышенное высокочастотное напряжение прямоугольной формы, с последующей широтно-импульсной стабилизацией, понижением, выпрямлением и фильтрацией. Управление режимами работы стабилизатора, измерение выходных параметров, ввод параметров и отображение их на дисплее, осуществляется с помощью встроенного микроконтроллера. Микроконтроллер так же обеспечивает интерфейсные функции источников.
| Параметр | Значение |
| Количество каналов выходного напряжения (Тока) | 1 |
| Выходное напряжение (Дискретность установки) | 0…305 В (1 мВ) |
| Абсолютная погрешность установки выходного напряжения Где U – устанавливаемое значение выходного напряжения (В) | ± (0,0003U + 0,01) В |
| Абсолютная погрешность измерения выходного напряжения по встроенному вольтметру Где U – показания встроенного вольтметра (В) | ± (0,0002U + 0,005) В |
| Выходной ток (дискретность установки) | 0…10,5 А (1 мА) |
| Абсолютная погрешность установки силы тока | ± (0,0006I + 0,005) А |
| Абсолютная погрешность измерения силы тока по встроенному амперметру Где I – показания встроенного амперметра (А) | ± (0,0005I + 0,005) А |
| Нестабильность выходного напряжения при изменении напряжения питания на 10% от номинального Где U – напряжение, установленное на выходе источника (В) | ± (0,0001U + 3 мВ) |
| Нестабильность выходного напряжения при изменении тока в нагрузке от ноля до максимального значения Где U – напряжение, установленное на выходе источника (В) | ± (0,0001U + 3 мВ) |
| Пульсации и шумы выходного напряжения при токе в нагрузке 0,9Imax, не более | 250 мВ (среднеквадратическое значение) |
| Пределы установки ограничения по напряжению (В) | 0,1…310 |
| Пределы установки ограничения по току (А) | 0,1…11,5 |
| Дисплей | LCD, цветной. Диагональ 11 см |
| Количество разрядов вольтметра | 5 |
| Количество разрядов амперметра | 5 |
| Виды интерфейсных разъёмов | RS-232, RS-485, LAN (Опция), Аналоговое управление (Опция) |
| Параметры питания | Переменное напряжение 198…242 В 50/60 Гц. |
| Максимальная потребляемая мощность | 2000 ВА |
| Нормальные условия эксплуатации | |
| Температура окружающей среды | 23 ± 5 °С |
| Относительная влажность не более | 80% |
| Рабочие условия эксплуатации | |
| Температура окружающей среды | 5…40°С |
| Относительная влажность не более | 80% |
| Габаритные размеры (ширина х высота х длинна) мм | 215 х 89 х 507 |
| Масса кг | 8 |
| № | Наименование | Количество |
| 1 | Источник питания ПрофКиП Б5-30010 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Кабель интерфейсный RS-232 | 1 |
| 4 | Диск (USB накопитель) с ПО | 1 |
| 5 | Руководство по эксплуатации с методикой поверки ПРШН.418111.200 РЭ | 1 |
