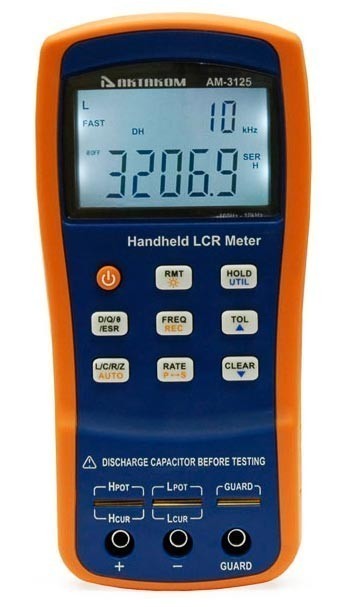

АМ-3125 — измеритель RLC

АМ-3125 — измеритель RLC
Артикул: 714053
Модель: АМ-3125
Гарантия: 14 месяцев
Госреестр РФ: 55171-13
Поверка приобретается отдельно: 5700 Р
Бренд: АКТАКОМ
Цена:
79 428 Р
Доступен для заказа
Добавить к сравнению

Технические характеристики прибора АМ-3125:

Параметр Значения
Функции
Измеряемые параметры Первичные: L / C / R / Z
Вторичные: В / Q / Θ / ESR
Диапазоны измерений Сопротивление: 0,3999 Ом; ...; 10,000 МОм
Индуктивность: 3,999 мкГн; ...; 1000,0 Гн
Ёмкость: 3,999 пФ; ...; 20,000 мФ
Добротность/Тангенс угла потерь: 0,0001...9999
Эквивалентные схемы замещения Последовательная и параллельная
Режимы измерения Автоматический и ручной
Выбор диапазона Автоматический
Тестовые входы 5-ти проводная схема (щупы или пинцет Кельвина)
3-х проводная схема (для коротких выводов с зажимом "крокодил")
Скорость измерений Быстрая: 4 изм./с
Медленная: 1,5 изм/с
Калибровка Короткозамкнутая, Открытая
Режим допусков 1% / 5% / 10% / 20%
Защита входов 0,1 А / 250 В
Интерфейс Mini-USB (виртуальный последовательный порт)
Тестовый сигнал
Тестовая частота 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Тестовое напряжение 0,6 В (с.к.з.)
Выходной импеданс 100 Ом
Дисплей
Тип дисплея ЖКИ, 2 параметра
Подсветка при батарейном питании: яркая (15 сек) / пониженная / автоотключение через 30 сек
при питании от адаптера: непрерывная подсветка до ручного отключения
Показания первичные параметры: 40 000 отсчётов
вторичные параметры: разрешение - 0,0001
Базовая погрешность 0,25%
Питание
Тип батарей Аккумуляторы 8,4 В Ni-MH 200 mAH (LH-200H7C)
Сетевой адаптер вход: 220 В (1±10%) / 50 Гц
выход: 12...15 В (пост.)
Рабочий ток макс.: 28 мА; типично: 25 мА (1 кГц / нагрузка 100 Ом)
Потребляемый ток в выкл. сост. 2 мкА
Время работы батарей 6 часов (типично для новых заряж. Ni-MH батарей)
Автоотключение питания 5 мин (по умолчанию) / 15 мин / 30 мин / 60 мин / откл.
Индикатор разряда батарей <6,8 В
Общие характеристики
Стандарт безопасности IEC 61010-1:2001; IEC 61326-2-1:2005
Рабочие условия 0...40°С, влажность <90%
Габаритные размеры 190х90х41 мм
Масса 350 г

Назначение прибора АМ-3125:

  • выборочный контроль качества на производственной линии
  • тестирование компонентов в ремонтных мастерских и сервисных службах
  • сортировка и отбор компонентов по параметрам
  • входной контроль при приёмке партии (особенно в полевых условиях)
  • лабораторные исследования параметров при разработке и тестировании

Особенности прибора АМ-3125:

  • тестовая частота до 100 кГц
  • базовая погрешность 0,25%,
  • разрешение 0,0001 при измерении добротности и тангенса угла диэлектрических потерь
  • высокая скорость измерений (до 4 изм/с)
  • возможность процентного отображения и режим многоступенчатого компаратора
  • 5-ти проводная технология
  • сканирующий режим определения типа тестируемого компонента
  • фиксированный выходной импеданс 100 Ом
  • фиксация текущего, минимального, максимального и среднего значения
  • яркий, современный дизайн
  • ультра-малое энергопотребление (25 мА)
  • mini-USB интерфейс для быстрого подключения к ПК и обработки данных

Комплект поставки АМ-3125

№ Наименование Количество
1. Прибор 1
2. Щупы Кельвина (5-ти проводные) 1
3. Пинцет-адаптер для SMD компонентов АСА-3123 1
4. Короткие выводы с штырьевыми контактами и зажимами "крокодил" (красный и чёрный) 2
5. Аккумуляторная батарея 8,4 В NiMH 200 mAH 1
6. Сетевой адаптер 1
7. Кабель mini-USB и диск с ПО для подключения к ПК 1
8. Руководство по эксплуатации 1
9. Упаковочная тара 1
