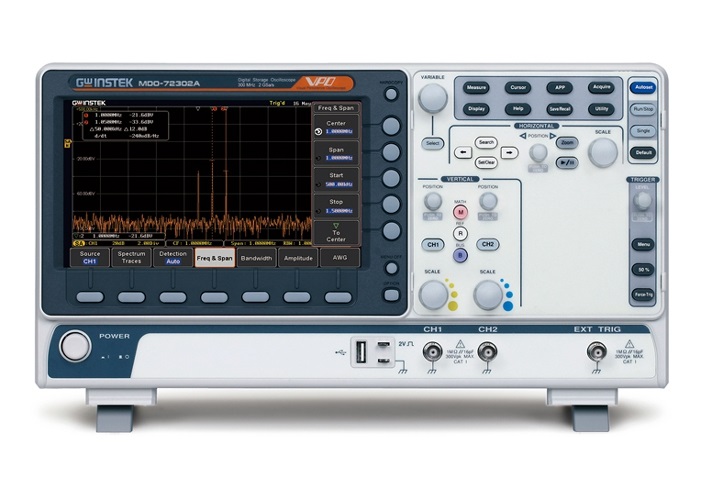

MDO-72102A — осциллограф цифровой запоминающий
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы (осциллографы лабораторные) MDO-72102A — осциллограф цифровой запоминающий
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы (осциллографы лабораторные) MDO-72102A — осциллограф цифровой запоминающий
MDO-72000A (AG) представляют себе новую серию комбинированных цифровых запоминающих осциллографов с анализатором спектра и максимальной общей функциональностью «3 прибора в 1». Цифровой осциллограф MDO-72102A обеспечивает регистрацию аналоговых, цифровых и радиочастотных сигналов с их корреляцией по времени. Специально разработанные и предназначенные для тестирования электронных схем и отладки РЭА, модель данной серии позволяют исследовать сигнал и выполнять измерения одновременно во временной и в частотной областях (Time/Frequency- mixed domain oscilloscope). В основу аппаратной реализации осциллографа MDO-72102A заложена высокопроизводительная платформа серий осциллографов GDS/ MDO от GW Instek в сочетании с инновационными решениями по оптимизации вычислительных алгоритмов и самая современная элементная база.
Особенности осциллографа цифрового запоминающего MDO-72102A:
- Количество каналов: 2;
- Полоса пропускания: 100 МГц;
- Максимальная частота дискретизации: 2 ГГц (при объединении);
- Объем памяти: 20 МБ/ кан;
- Комбинация ресурсов для измерений в 2-х доменах: во временной и частотой области (Time/ Frequency);
- Технология VPO: визуализация аналогового осциллографа (120.000 осц./с);
- Сбор данных: выборка, пиковый детектор, усреднение, интерполяция Sin X/x;
- Сегментированная память (29.000, межсегментное время – 0,41 мкс);
- Анализатор спектра: 1кГц ~ 1 ГГц (измерения в дБм, дБВольтс.к.з., лин.с.к.з.), перестройка фильтров полосы пропускания ПЧ - 1 Гц ~ 1 МГц, уровень собственных шумов (тип.): -90 дБм;
- Встроенный генератор СПФ: 2 канала, максимальная частота до 25 МГц (синус), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, память 16К (модели с индексом «AG»);;
- Функция анализа частотных характеристик: FRA-bode plot (диаграммы Боде - ЛАФЧХ) (модели с индексом «AG»);;
- Режим «Поисковая машина» для поиска событий по заданным условиям;
- 38 видов автоматических измерений параметров, курсорные измерения;
- Режим автоизмерения временных задержек (8 параметров);
- Автоустановка параметров развертки/ запуска;
- Функции математики: +, -, ×, ÷, встроенный редактор формул;
- Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой;
- Режимы растяжки окна, самописец и XY (кан 1/ кан2);
- Синхронизация и декодирование шин I2C, UART (RS232/ 422/ 485), CAN/ LIN;
- Внутренняя память: 24 осциллограммы, 20 профилей настроек;
- Регистратор данных (CSV): от 5 мин до 1000 ч (32 МБ, минимальный интервал 2 с);
- Интерфейсы: USB 2.0, LAN;
- Цветной WVGA TFT-дисплей (20 см);
- Опции: пробники высоковольтные дифференциальные (3 модели) и токовые (5 моделей).
| Параметры | Значение |
| Канал вертикального отклонения | |
| Число каналов | 2 + вх.Ext |
| Полоса пропускания (-3 дБ) | 0…100 МГц |
| Ограничение полосы пропускания | 20 МГц |
| Коэффициент отклонения (Коткл.) | 1 мВ/дел…10 В/дел |
| Погрешность установки Коткл. | ± 3 % (± 5 % при Коткл 1 мВ/дел) |
| Время нарастания | ≤ 3,5 нс |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ |
| Максимальное входное напряжение | 300 Вскз, кат. I |
| Математика | +, -, х; ÷, пользовательский редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) |
| Полярность | Нормальная, инверсия |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел (Roll) |
| Погрешность установки Кразв. | ± 0,005 % (на каждом интервале ≥ 1 мс) |
| Режимы работы | основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y (для 4-х кан.) |
| Режим X-Y | Х – кан 1; Y – 3; разность фаз < 3° до 100 кГц |
| Синхронизация | |
| Источники синхросигнала | любой из каналов, сеть, внеш. (Ext.) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный (single Sequence) |
| Виды синхронизации | по фронту, рант, по длительности импульса, ТВ (video), по событию (1…65.535), попеременно (ALT); отложенная (4 нс…10 с), по шине; по ск. нарастания и спада, пред- (10 дел.) и послезапуск (2.000.000 дел) |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, АС (закр.), DC (откр.) |
| Чувствительность синхронизации | 1 дел |
| Аналого-цифровое преобразование и сбор данных | |
| Разрешение по вертикали | 8 бит |
| Максимальная частота дискретизации | 2 ГГц (при объединении) |
| Интерполяция | SinX/x, линейная |
| Длина записи (максимальная) | 20 МБ/ на кан (29.000 сегментов) |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение (2…256), однократно |
| Межсегментное время | 0,41 мкс |
| Максимальная скорость обновления | до 120.000 осц./с |
| Курсорные измерения | |
| Функции | ΔU; ΔT; 1/ΔT (ед. измерения сек., Гц, град.°, отношение %) |
| Автоматические измерения (38 параметров) | |
| Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза (°) |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Анализатор спектра | |
| Диапазон частот | 0 (DC)…1 ГГц; макс. вход. частота 1 ГГц – некалибрована |
| Полоса обзора | 1 кГц ~ 1 ГГц (макс.) |
| Диапазон перестройки фильтров полосы пропускания ПЧ по уровню -3 дБ | 1 Гц ~ 1 МГц (макс.) |
| Диапазон установки опорного уровня | -50 дБм … +40 дБм (с шагом 5 дБм) |
| Единицы измерения уровня | дБм, дБВскз, линейное СКЗ |
| Положение по горизонтали | -12 дел. … +12 дел. шкалы |
| Вертикальная шкала | 1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5) |
| Средний уровень собств. шумов (относительно 1 мВт) | < -90 дБм (при 10 мВ/дел. и усред. = 16) |
| Гармонические искажения | < 40 дБн (2-го порядка); < 45 дБн (3-го порядка) |
| Тип представления результатов на экране | нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256) |
| Тип детектора (график) | мгновенного значения (Sample); полож. пика (+Peak); отриц. пика (-Peak), усреднение (Average) |
| Типы окон (БПФ фактор) | Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68) |
| Генератор сигналов произвольной формы (модели с индексом «AG») | |
| Число каналов | 2 |
| Диапазон частот | 0,1 Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила) |
| Частота дискретизации | 200 МГц |
| Разрешение ЦАП | 14 бит |
| Амплитуда | 10 мВ …2, 5 В п-п (на 50 Ом); 20 мВ … 5 В п-п (на выс.Ω нарг./ HighZ) |
| Максимальное разрешение | 1 мВ |
| Формы сигнала (13 типов) | синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac |
| Функция анализа частотного отклика (FRA) (модели с индексом «AG») | |
| Диапазон частот | 20 Гц…25 МГц |
| Источник сигнала | Кан 1 или Кан 2 |
| Число точек | 10, 15, 30, 45, 90 точек на декаду (по выбору) |
| Динамический диапазон | 80 дБ (тип.) |
| Амплитуда* | 10 мВ …2,5 В на 50 Ом, 20 мВ … 5В на ХХ (High-Z) |
| Измерения | амплитуда и фаза (курсоры и маркеры - вручную) |
| Масштабирование | Автомасштабирование в ходе теста (Auto-scaled Plot) |
| Дополнительные возможности | |
| Интерфейс | USB2.0, LAN |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме имитации аналогового осциллографа (обновление экрана до 120.000 осц./ с) |
| Память (запись/считывание) | 24 осциллограммы; 20 профилей настройки |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT) WVGA, диагональ 20 см, 8 10 дел (разреш. 800 х 480) |
| Послесвечение экрана | 16 мс – 4 с (регулируемое) или бесконечность |
| Таймер (календарь) | Дата/ время (в том числе для сохраняемых данных) |
| Цифровой регистратор | Максимальный интервал записи – до 1000 ч |
| Объем внутренней памяти | 32 М |
| Рабочие условия | 0°…+50°С, при относ. влажности ≤ 80% |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) |
| Габариты | 384 × 208 × 127 мм |
| Масса | 3 кг |
Примечание: *- Фиксированная амплитуда на всем интервале цикла качания.
| № | Наименование | Количество |
| 1 | Осциллограф цифровой запоминающий MDO-72102A | 1 |
| 2 | Шнур питания | 1 |
| 3 | Делитель 1:1/1:10 | 2 |
| 4 | Руководство по эксплуатации (CD-диск) | 1 |
