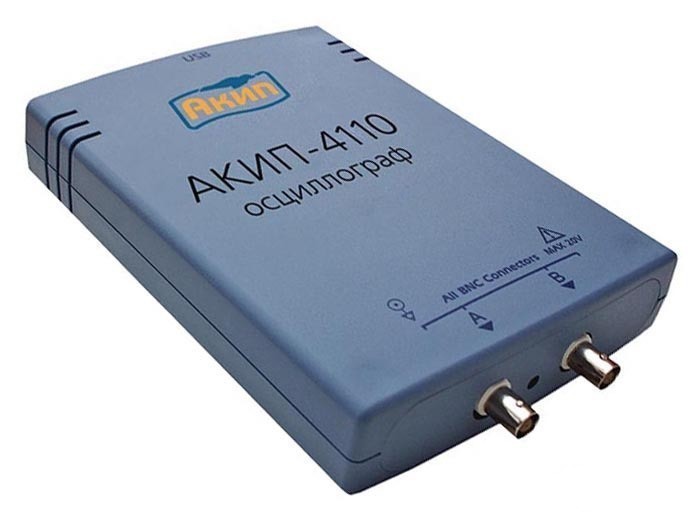

Особенности осциллографа АКИП-4110:
Технические характеристики осциллографа АКИП-4110:
Параметр | Значение |
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
Полоса пропускания (-3 дБ) | 20 МГц (10 МГц для Коткл. 50 мВ/дел.) |
Число каналов | 2 |
Коэффициент отклонения (Коткл) | 10 мВ/дел ... 20 В/дел, плавная регулировка |
Погрешность установки Коткл | ±1% |
Время нарастания, не более | <17,5 нс |
Входное сопротивление | 1 МОм (±2%) / (20 ±2 пФ) |
Максимальное входное напряжение | 100 Вср.кв. |
Режимы работы | Канал 1(2), инверсия канала 1 (2) |
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
Коэффициент развертки (Кразв) | 100 нс ... 200 с/дел |
Погрешность установки Кразв | ±50 ppm |
Джиттер | не более 10 пс |
Режимы работы | основной, окно, ZOOM окна, X-Y |
СИНХРОНИЗАЦИЯ | |
Источники синхросигнала канал | А или B |
Расширенный запуск развертки | Фронт, пороговый (гестерезис), по длительности, по интервалу, отложенная, окно, логические условия |
Режим запуска | автоколебательный, ждущий, однократный, отсутствует |
АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |
Разрешение по вертикали | 12 бит (16 бит в режиме увеличения разрешения ERES) |
Максимальная частота дискретизации (однократный сигнал) |
80 МГц |
Эквивалентная частота дискретизации | 20 ГГц |
Длина записи (на канал) | 32 К |
Внутренний буфер | 0 ... 1000 осциллограм (запись и воспроизведение) |
Интерполяция | линейная, sin x|x |
Режимы сбора данных | выборка, усреднение, послесвечение |
КУРСОРНЫЕ ИЗМЕРЕНИЯ | |
Функции | DU, DT, 1/DT |
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | |
По вертикали | пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
По горизонтали | частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка |
АНАЛИЗАТОР СПЕКТРА | |
Диапазон входных частот | 0 ... 20 МГц |
Количество точек (интервал) | 1.048.576 |
Индикация спектрограммы | амплитуда, удержание пика, среднее значение |
Тип окна наблюдения | прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
ВНЕШНИЙ ДИСПЛЕЙ | |
Разрешение | до 4000 точек по горизонтали (перестраиваемое разрешение) |
Стиль отображения | реальное время, цифровое окрашивание, аналоговая интенсивность |
ОБЩИЕ ДАННЫЕ | |
Источник питания | от ПК по шине USB, 200 мА |
Интерфейс | USB 2.0 (совместимый с USB 1.1) |
Системные требования к ПК (мин.) | Процессор класса Pentium II (или выше), ОС - MS Windows XP (SP2) / Vista, ОЗУ 64/512 Мб (XP Vista 32-bit) -30 Мб для ПО, порт USB 1.1 (USB 2.0) |
Рабочие условия | Температура: +5 °C … +45 °C Влажность: 5% ... 80% при +25 °C(без образования конденсата) |
Габаритные размеры | 200 х 140 х 35 |
Масса | 0,5 кг |
Комплект поставки АКИП-4110
1.Прибор - 1
2.Кабель USB для соединения с ПК - 1
3.Программное обеспечение - 1
4.Руководство по эксплуатации - 1
