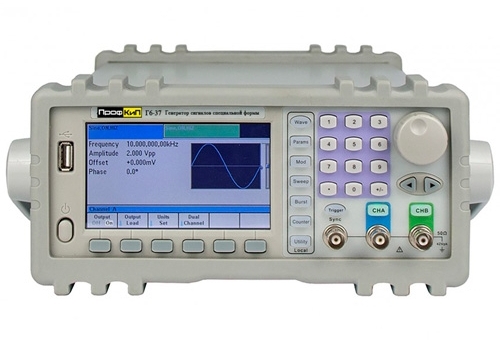

Генераторы сигналов специальной формы двухканальные ПрофКиП Г6-37 предназначены для воспроизведения высокостабильных по частоте сигналов синусоидальной, прямоугольной, треугольной, импульсной формы, а так же шумового сигнала и напряжения постоянного тока. Генераторы воспроизводят так же сигналы произвольной формы, имея 50 заводских предустановок, и возможность программирования формы выходного сигнала оператором.
| Параметр | Значение | |
| Форма выходного сигнала | Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы (50 предустановок и задаваемая пользователем), постоянное напряжение | |
| Относительная погрешность установки частоты (периода) | ≤ ±5·10-5 | |
| Характеристики синусоидального сигнала | ||
| Диапазон частот | 1 мкГц…40 МГц | |
| Суммарный коэффициент гармоник в диапазоне частот 20 Гц…100 кГц при уровне выходного сигнала 0 дБм | Не более 0,20% | |
| Уровень высших гармоник по отношению к первой в диапазоне частот 0,1…1 МГц при уровне выходного сигнала 0 дБм | < -50 дБ | |
| Уровень высших гармоник по отношению к первой в диапазоне частот свыше 1 МГц и до максимальной частоты при уровне выходного сигнала 0 дБм | < -40 дБ | |
| Характеристики сигнала прямоугольной формы | ||
| Диапазон частот | 1 мкГц…10 МГц | |
| Длительность фронта и среза | Не более 20 нс | |
| Выброс на вершине импульса на нагрузке 50 Ом | 2% | |
| Диапазон регулировки длительности импульса % от периода | 0,1…99,9 с дискретностью 0,1% | |
| Характеристики сигнала треугольной формы | ||
| Диапазон частот | 1 мкГц…1 МГц | |
| Диапазон регулировки симметрии % | 0,0…100,0 с дискретностью 0,1% | |
| Характеристики импульсного сигнала | ||
| Диапазон частот | 1 мкГц…10 МГц | |
| Длительность фронта и среза | Не более 20 нс | |
| Выброс на вершине импульса на нагрузке 50 Ом | Не более 5% | |
| Длительность импульса | 28 нс…(Т-28 нс), где Т – период следования импульсов) | |
| Характеристики сигнала произвольной формы | ||
| Частота дискретизации семпл/с | 1 мксемпл/с…50 Мсемпл/с | |
| Количество семплов в периоде | 8…16384 (по каналу А); 8…2048 (по каналу В) |
|
| Разрядность АЦП по амплитуде | 14 бит | |
| Характеристики шумового сигнала | ||
| Сигнал типа «Белый шум» | В полосе 30 МГц по уровню -3 дБ | |
| Вероятность повторения цикла | Более 50 лет | |
| Характеристики в режиме постоянного напряжения | ||
| Выходное напряжение по каналу А | 0…±10 В на нагрузке 1 МОм; 0…±5 В на нагрузке 50 Ом |
|
| Выходное напряжение по каналу В | 0…±3 В на нагрузке 1 МОм; 0…±1,5 В на нагрузке 50 Ом |
|
| Разрешение | 4 значащих разряда (В, мВ) | |
| Амплитудные параметры выходного сигнала | ||
| Номинальное сопротивление нагрузки | 1 МОм (High Z); 50 Ом | |
| Единицы установки | В (мВ) пик пик; В (мВ) скз; дБм | |
| Диапазон установки амплитуды по каналу А (пик-пик) | В диапазоне частот до 15 МГц | 2 мВ…20 В/1 мВ…10 В (1 МОм/50 Ом) |
| В диапазоне частот более 15 МГц | 2 мВ…10 В/1 мВ…5 В (1 МОм/50 ОМ) | |
| Диапазон установки амплитуды по каналу В (пик-пик) | 2 мВ…6В/1 мВ…3 В (1 МОм/50 Ом) | |
| Предел допускаемой абсолютной погрешности установки амплитуды синусоидального сигнала на частоте 1 кГц | ±(0,01U+2 мВ), где U – установленное значение амплитуды | |
| Допускаемая относительная неравномерность уровня синусоидального сигнала относительно уровня на частоте 1 кГц, не более | На частотах ниже 100 кГц | ±0,2 дБ |
| На частотах 0,1…10 МГц | ±0,5 дБ | |
| На частотах выше 10 МГц | ±1,0 дБ | |
| Максимальное устанавливаемое постоянное смещение выходного сигнала по каналу А | На нагрузке 1 МОм | ±(10 В – Uпик/2) |
| На нагрузке 50 Ом | ±(5 В – Uпик/2), где Uпик – установленная амплитуда выходного сигнала (пик-пик) | |
| Максимальное устанавливаемое постоянное смещение выходного сигнала по каналу В | На нагрузке 1 МОм | ±(3 В – Uпик/2) |
| На нагрузке 50 Ом | ±(1,5 В – Uпик/2), где Uпик – установленная амплитуда выходного сигнала (пик-пик) | |
| Предел допускаемой абсолютной погрешности установки смещения выходного сигнала | По каналу А | ±(0,01Uсм + 3 мВ) для Uсм ≤ 180 мВ; ±(0,01Uсм + 6 мВ) для Uсм ˃ 180 мВ |
| По каналу В | ±(0,01Uсм + 3 мВ) для Uсм ≤ 180 мВ, где Uсм – установленное значение смещения | |
| Параметры модуляции (только для канала А) | ||
| Параметры амплитудной модуляции (АМ) | ||
| Источник сигнала модуляции | Внутренний/Внешний | |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы | |
| Форма сигнала модуляции | Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы | |
| Частота модуляции | 1 мкГц…100 кГц | |
| Глубины модуляции % | 0,0…120,0 с дискретностью 0,1% | |
| Абсолютная погрешность установки глубины модуляции | ±1% АМ | |
| Параметры частотной модуляции (FМ) | ||
| Источник сигнала модуляции | Внутренний/Внешний | |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс | |
| Форма сигнала модуляции | Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы | |
| Частота модуляции | 1 мкГц…100 кГц | |
| Девиация | 0…Fнес/2, где Fнес – частота несущей | |
| Относительная погрешность установки девиации | 0,01Fд, где Fд – установленное значение девиации | |
| Параметры фазовой модуляции (PМ) | ||
| Источник сигнала модуляции | Внутренний/Внешний | |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс | |
| Форма сигнала модуляции | Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы | |
| Частота модуляции | 1 мкГц…100 кГц | |
| Глубина фазовой модуляции | 0,0…360,0º с дискретностью 0,1º | |
| Параметры цифровой частотной манипуляции (FSK) | ||
| Источник сигнала модуляции | Внутренний/Внешний | |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс | |
| Скачок (изменение) частоты в импульсе | 1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора | |
| Частота импульсов манипуляции | 1 мкГц…1 МГц | |
| Параметры цифровой двоичной фазовой манипуляции (BPSK) | ||
| Источник сигнала модуляции | Внутренний/Внешний | |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы | |
| Скачок (изменение) фазы в импульсе | 0,0…360,0º с дискретностью 0,1º | |
| Частота импульсов манипуляции | 1 мкГц…1 МГц | |
| Параметры цифровой амплитудной манипуляции (ASK) | ||
| Источник сигнала модуляции | Внутренний/Внешний | |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы | |
| Скачок (изменение) амплитуды в импульсе | На нагрузке 1 МОм | 2 мВ…20 В (пик-пик) |
| На нагрузке 50 Ом | 1 мВ…10 В (пик-пик) | |
| Частота импульсов манипуляции | 1 мкГц…1 МГц | |
| Параметры в режиме качания частоты (свипирования) | ||
| Режим запуска | Внутренний, внешний, ручной | |
| Режим свипирования | Линейный, логарифмический | |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс | |
| Начальная частота свипирования | 1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора | |
| Конечная частота свипирования | 1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора | |
| Время свипирования | 0,001…1000 с | |
| Время удержания конечной частоты | 0,000…1000 с | |
| Время возврата к начальной частоте | 0,000…1000 с | |
| Параметры в режиме пакетной модуляции (Bust) | ||
| Режим запуска | Внутренний, внешний, ручной | |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы | |
| Количество периодов несущей в пакете | 1…106 с дискретностью 1 | |
| Период следования пакетов | 1 мкс…1000с с дискретностью 1 мкс | |
| Начальная фаза несущей в пакете | 0,0…360,0º с дискретностью 0,1º | |
| Общие характеристики | ||
| Напряжение сети питания | Переменное 100…240 В | |
| Частота сети питания | 47…63 Гц | |
| Максимальная потребляемая мощность | 30 ВА | |
| Температура окружающей среды | 0…40°С | |
| Относительная влажность | Не более 80% | |
| Корпус (ширина х высота х длинна) мм | 260 х 110 х 385 | |
| Корпус с амортизаторами | 295 х 195 х 415 | |
| Масса | 4 кг | |
| № | Наименование | Количество |
| 1 | Генератор сигналов специальной формы ПрофКиП Г6-37 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Кабель интерфейсный USB и RS-232 | 1 |
| 4 | Руководство по эксплуатации с методикой поверки | 1 |
