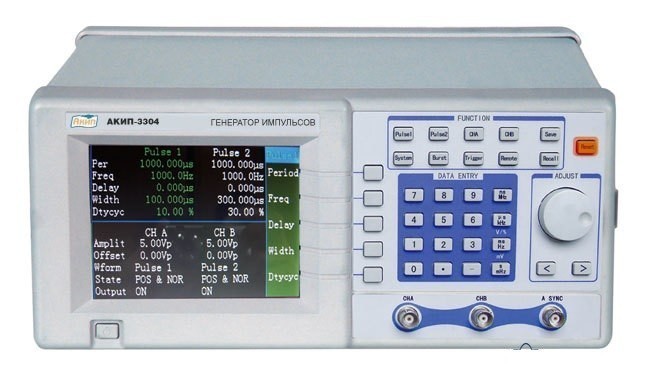

АКИП-3304 — генератор

АКИП-3304 — генератор
Артикул: 417097
Гарантия: 12 мес.
Госреестр РФ: 43317-09
Бренд: АКИП
Цена:
275 294 Р
Доступен для заказа
Добавить к сравнению

Назначение генератора импульсов АКИП-3304:

Генератор импульсов АКИП-3304:

  • Технология прямого цифрового синтеза;
  • Высокая точность установки временных параметров 5×10-5;
  • Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом;
  • Диапазон частот от 0,1 мГц до 50 МГц;
  • Выход до 100 В пик на нагрузке 50 Ом;
  • Регулировка смещения (± 5 В);
  • Вход внешней опорной частоты;
  • Индикатор ЖКИ 5,7 дюймов;
  • Опциональные интерфейсы КОП, USB, RS-232C;
  • Масса 3 кг.

Аналог АКИП-3303, отличие: выходное напряжение до 100 Впик (до 1 МГц); Высоковольтный усилитель ±50 Впик.

Технические характеристики генератора импульсов АКИП-3304:

Параметр Значение
ВРЕМЕННЫЕ ПАРАМЕТРЫ
Вид выходного сигнала Синхроимпульс, одиночный или парный импульс
Временные параметры Период следования 20 нс…10000 с
Длительность импульса и задержка 5 нс…10000 с
Разрешение 5 нс при временном интервале менее 4 с
10 мкс при временном интервале более 4 с
Погрешность установки временного интервала ±(5*Т*10-5 + 5 нс)
Погрешность опорного источника частоты ±5*10-5
Время нарастания/спада Не более 10 нс
Выброс Не более 10% при амплитуде импульса 5 Впик на 50 Ом
Вход внешней опорной частоты 5 и 10 МГц, 0,5 В скз
АМПЛИТУДНЫЕ ПАРАМЕТРЫ
Каналы 2 канала с регулируемой амплитудой, 1 канал ТТЛ)
Диапазон амплитуды Канал А: ±(25 мВпик...5Впик) на нагрузке 50 Ом с аттенюатором
Канал В: ± (250 мВпик...5 Впик) на нагрузке 50 Ом
Канал С: ТТЛ-уровень
Разрешение 10 мВпик
Погрешность установки амплитуды ±(2% + 25 мВпик)
Диапазон смещений ±(25 мВ...5В) на нагрузке 50 Ом
Разрешение 20 мВ
Погрешность установки смещения ±(5% + 25 мВ)
Внутреннее сопротивление выхода 50 Ом
СИНХРОЗАПУСК
Режимы Внутренний, внешний, однократный
Диапазон частот внешнего синхросигнала 1 Гц…10 МГц (меандр)
Диапапзон уровней внешнего синхросигнала 1 Впик...20 Впик
Сопротивление входа внешней синхронизации Более 100 кОм
ВЫСОКОВОЛЬТНЫЙ УСИЛИТЕЛЬ
Входное сопротивление 50 Ом
Выходное напряжение ±50 Впик (до 1 МГц)
Выходной ток 100 мА
ОБЩИЕ ДАННЫЕ
Дисплей Индикатор ЖКИ 5,7 дюймов
Напряжение питания 230 В (± 15 %), 50 / 60 Гц, 50 Вт
Габаритные размеры 254 х 103 х 384 мм
Масса 3 кг (без усилителя)


Комплект поставки АКИП-3304
1.Генератор импульсов АКИП-3304 - 1
2.Руководство по эксплуатации - 1

По запросу
