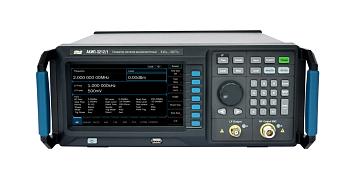

АКИП-3212/1 генератор ВЧ-сигналов

АКИП-3212/1 генератор ВЧ-сигналов
Артикул: ep-3235-28545
Гарантия: 12 мес.
Бренд: АКИП
Цена:
458 943 Р
Доступен для заказа
Добавить к сравнению

Особенности генератора ВЧ-сигналов АКИП-3212/1:

  • Диапазон частот ВЧ: 9 кГц … 3,6 ГГц;
  • Диапазон частот НЧ: 0,01 Гц … 200 кГц;
  • Разрешение по частоте 0,01 Гц;
  • Погрешности установки частоты: o стандартно: ±5×10-6 o опция OCXO: ±5×10-7;
  • Выходной уровень: -110 дБм … +20 дБм (нормируемый диапазон -110 дБм … +13 дБм, частота от 100 кГц);
  • Разрешение по амплитуде: 0,01 дБ;
  • Фазовый шум: < -105 дБн/Гц (отстройка 20 кГц);
  • Внутренняя/ внешняя модуляция: AM, ЧМ, ФМ, ИМ;
  • Сенсорный ЖК-дисплей с диагональю 17 см;
  • Интерфейсы: LAN, USB.

Технические характеристики генератора ВЧ-сигналов АКИП-3212/1:

Параметр Значение
Выходная частота
Диапазон 9 кГц … 3,6 ГГц*
Дискретность установки 0,01 Гц
Пределы допускаемой относительной погрешности установки частоты Стандартно: ±5×10¯⁶
Опция OCXO: ±5×10¯⁷
Есть вход сигнала внешней опорной частоты 10 МГц
Выходной уровень
Диапазон установки уровня выходного сигнала, 50 Ом В скобках указано нормируемое значение
9 кГц ≤ f < 100 кГц  -110 … +7 дБм
 100 кГц ≤ f < 3 ГГц -110 … +20 дБм (-110 … +13 дБм)
3 ГГц < f ≤ 3,6 ГГц -110 … +20 дБм (-90 … +13 дБм)
Разрешение 0,01 дБ
Погрешность установки 100 кГц ≤ f ≤ 3,6 ГГц -110…-60 дБм    -60 дБм…+13 дБм
≤ 1 дБ                     ≤ 2 дБ
Температура окружающей среды 20˚С…30˚С
КСВН ≤1,8 при уровне ≤ -10 дБм
Защита выхода Максимально допустимое обратное напряжение: 50 Впост Максимально обратная входная мощность: 1 Вт (1 МГц ≤ f ≤ 3,6 ГГц)
Плотность фазовых шумов (отстройка 20 кГц) 100 кГц ≤ f ≤ 2,4 ГГц   2,4 ГГц < f ≤ 3,6 ГГц
Уровень гармонических искажений** при уровне сигнала > -10 дБм и отстройке от несущей >10 кГц
Свипирование частота / уровень (ГКЧ)
Режим свипирования Шаговый (линейный или логарифмический), по списку
Диапазон частот/уровня Полный диапазон ВЧ выхода
Режим работы Однократный, непрерывный
Форма свипирования Треугольная, пилообразная
Число точек свипирования Шаговый режим: 2 … 65535 По списку: 1 … 6001
Длительность точки 20 мс … 100 с
Источник синхронизации Внешний, внутренний, ручной, по шине (USB, LAN)
НЧ выход
Формы сигнала Синус, прямоугольник
Диапазон частот 0,01 Гц … 200 кГц – синус (разрешение: 0,01 Гц)
0,01 Гц … 20 кГц – прямоугольник (разрешение: 0,01 Гц)
Диапазон установки уровня выходного сигнала, 50 Ом 1 мВпик-пик … 3 Впик-пик (разрешение: 2 мВ)
Диапазон установки смещения постоянной составляющей Максимально -3 В … +3 В (разрешение: 1 мВ)
Амплитудная модуляция (внутреняя / внешняя)
Диапазон установки коэффициента АМ 0 … 100 % (разрешение 0,1 %)
Погрешность установки коэффициента АМ, % ±(0,04·Кам+1), при Кам ≤80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц
Частота модуляции 10 Гц … 100 кГц
Искажение < 3 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ <30%)
Частота
Девиация частоты*** Максимально N*1 МГц
Модуляция (внутреняя / внешняя)
Погрешность установки девиации частоты (Δf), Гц ±(0,02·Df+20)
Частота модуляции 10 Гц … 100 кГц
Коэффициент гармоник ЧМ
Фазовая модуляция (внутреняя / внешняя)
Девиация фазы*** N*5 рад
Разрешение 0,01 рад
Погрешность установки девиации фазы (Dφ), рад ±(0,01·Dφ + 0,1)
Частота модуляции 10 Гц … 100 кГц
Импульсная модуляция и генератор (внутреняя / внешняя)
Подавление в паузе >70 дБн (100 кГц < f ≤ 3,6 ГГц)
Фронт/срез ≤50 нс
Частота повторения импульсов до 1 МГц
Диапазон установки периода следования 40 нс …170 с, разрешение 10 нс
Диапазон установки длительности импульса 10 нс … (170 с -10 нс), разрешение 10 нс
Диапазон установки задержки запуска 10 нс …170 с, разрешение 10 нс
Источник синхронизации Внешний, внутренний, ручной, по шине (USB, LAN)
Генератор пачек импульсов
Число импульсов 1 … 2047
Число повторений 1 … 256
Длительность импульса 20 нс … 170 с
Входы / Выходы
Передняя панель
ВЧ выход N тип (мама), 50 Ом
НЧ выход BNC тип (мама), 50 Ом
Задняя панель
Вход синхронизации BNC тип (мама), 1 кОм, 3,3 В TTL
Вход внеш. модуляции BNC тип (мама), 100 кОм/ 600 Ом/ 50 Ом (AC/DC), 1 Впик-пик
Импульс вход/выход BNC тип (мама), 50 Ом, вход 0 В/ выход CMOS 3,3 В
Выход ОГ 10 МГц, BNC тип (мама), 50 Ом
Вход ОГ 10 МГц, BNC тип (мама), 50 Ом
Общие данные
ЖК-дисплей Сенсорный емкостной, диагональ 17 см
Память Встроенная, поддержка USB Flash дисков
Напряжение питания 100 – 240 В (автовыбор), 50/60 Гц
Потребляемая мощность Не более 60 Вт
Рабочая температура 5…45°С
Интерфейсы LAN, USB-Device
Габаритные размеры 388 × 113 × 364 мм (ШхВхГ)
Масса Не более 6 кг

* В диапазоне частот от 9 кГц до 100 кГц параметры фазовых шумов и погрешность установки выходного уровня сигнала не нормируются.

** В диапазоне частот от 9 кГц до 1 МГц параметры спектра (искажения) выходного сигнала не нормируются.

***Масштабный коэффициент N

- в диапазоне частот от 227,5 МГц до 455 МГц включительно, N=0,125

- в диапазоне частот свыше 455 МГц до 910 МГц включительно, N=0,25

- в диапазоне частот свыше 910 МГц до 1820 МГц включительно, N=0,5

- в диапазоне частот свыше 1820 МГц до 3600 МГц включительно, N=1

По запросу
